Hogyan lehet kiválasztani a megfelelő terhelést az Egyesült Királyság csapágyához?

Mint az Egyesült Királyság csapágyai tapasztalt szállítója, megértem azt a kritikus szerepet, amelyet az előzetes betöltés a csapágyak előadásában és hosszú élettartamában játszik. Az Egyesült Királyság csapágyainak megfelelő terhelés kiválasztása egy árnyalt folyamat, amely a különféle tényezők átfogó megértését igényli. Ebben a blogban megosztom betekintést a döntő döntés meghozatalához.

Az előzetes terhelés megértése csapágyakban

A terhelés az erő szándékos alkalmazása egy csapágyra, mielőtt külső terhelésnek vetik alá. Ez az erő kiküszöböli a csapágyon belüli belső távolságot, amely számos előnyt kínál. Először is javítja a csapágy merevségét, lehetővé téve, hogy jobban ellenálljon a külső erőknek a túlzott eltérés nélkül. Másodszor, javítja a csapágy forgási pontosságát, ami elengedhetetlen azokban az alkalmazásokban, ahol a pontosság kulcsfontosságú, például a szerszámgépekben vagy a robotikában. Harmadszor, csökkentheti a rezgést és a zajszintet, hozzájárulva a simább és csendesebb működéshez.

A terhelés előtti kiválasztást befolyásoló tényezők

Alkalmazási követelmény

Az alkalmazás jellege az elsődleges tényező a megfelelő előzetes terhelés meghatározásában. A nagysebességű alkalmazások esetén gyakran egy viszonylag könnyű előzetes terhelés előnyös. Ennek oka az, hogy a túlzott előzetes terhelés túlzott hőt generálhat a megnövekedett súrlódás miatt, ami korai csapágy meghibásodásához vezethet. Például, a nagy sebességgel működő elektromos motorokban a fény előtti terhelés elősegíti a sima forgás és a hőtermelés közötti egyensúlyt.

Másrészt, olyan alkalmazások, amelyek nagy pontosságot és merevséget igényelnek, például a koordináta mérőgépekben vagy a precíziós csiszológépekben, nagyobb terhelést igényelnek. A magasabb előzetes terhelés biztosítja, hogy a csapágy pontosan megtartsa pozícióját terhelés alatt, csökkentve a mérési vagy megmunkálás esetleges hibáit.

Csapágytípus

Az Egyesült Királyság különféle típusú csapágyai eltérő terhelésigényt mutatnak. Például,Beillesztési golyóscsapágy - SB200 sorozatkülönféle ipari alkalmazásokhoz tervezték. Ezekhez a csapágyakhoz szükség lehet egy speciális terhelésre, a terhelési kapacitás és a beépített ház típusától függően.

A szögletes érintkezési golyóscsapágyak, amelyeket általában a tengelyirányú és sugárirányú terheléseknél használnak, gyakran szükség van egy előre terhelésre a golyók és a versenypályák közötti megfelelő érintkezés biztosítása érdekében. Az előzetes terhelés elősegíti a terhelést egyenletesen a csapágyon, megakadályozva a korai kopást és a meghibásodást.

Hármas - lezárt golyóscsapágyakúgy tervezték, hogy kiváló védelmet nyújtsanak a szennyeződések ellen. Ezeknek a csapágyaknak az előzetes terhelését gondosan ki kell választani a tömítések integritásának fenntartása érdekében, miközben továbbra is lehetővé teszi a sima forgást.

Terhelési feltételek

A külső terhelés nagysága és iránya szintén befolyásolja a terhelés előtti kiválasztást. Ha a csapágyat nehéz radiális terheléseknek vetik alá, akkor nagyobb terhelésre lehet szükség a csapágy túlzott deformációjának megakadályozására. Ha azonban a terhelés túlnyomórészt tengelyirányú, akkor az előzetes terhelést ennek megfelelően be kell állítani annak biztosítása érdekében, hogy a csapágy hatékonyan kezelje a tengelyirányú erőt.

Egyes alkalmazásokban a terhelés dinamikus lehet, az idő múlásával nagyságrendben és irányban változhat. Ilyen esetekben az előzetes terhelést úgy kell kiválasztani, hogy a legrosszabb eset -terhelési forgatókönyvet befogadja, miközben lehetővé teszi a csapágy számára, hogy normál körülmények között zökkenőmentesen működjön.

Módszerek az előzetes terhelés meghatározására

Számítás a tervezési paraméterek alapján

Az előzetes terhelés meghatározásának egyik leggyakoribb módszere a csapágy tervezési paraméterein alapuló számítások révén. Ezek a paraméterek magukban foglalják a csapágy méretét, a gördülő elemek számát, az érintkezési szöget és az anyag tulajdonságait. Vannak rendelkezésre álló képletek és szabványok, amelyek felhasználhatók az adott csapágy megfelelő terhelésének kiszámításához meghatározott működési körülmények között.

Például az ISO szabványok iránymutatásokat nyújtanak a különféle csapágyak előtti terhelés kiszámításához. Ezeknek a szabványoknak a felhasználásával a mérnökök pontosan meghatározhatják az Egyesült Királyság csapágyához szükséges terhelést egy adott alkalmazásban.

Kísérleti tesztelés

Bizonyos esetekben kísérleti tesztelésre lehet szükség az optimális előtti terhelés meghatározásához. Ez magában foglalja a csapágy telepítését egy tesztberendezésbe, és különféle terheléseknek és működési feltételeknek kitéve, miközben méri a teljesítményét. A paraméterek, például a hőmérséklet, a rezgés és a forgási pontosság megfigyelhetők a különböző előzetes terhelések hatása a csapágy teljesítményére gyakorolt ​​hatásainak felmérése érdekében.

A kísérleti tesztelés különösen akkor hasznos, ha összetett alkalmazásokkal foglalkoznak, vagy ha a működési feltételek nem vannak jól meghatározva. A tesztek elvégzésével a mérnökök finomíthatják a terhelést, hogy elérjék az Egyesült Királyság csapágyának lehető legjobb teljesítményét.

A terhelés előtti beállítás és a megfigyelés

Miután meghatározták a megfelelő előzetes terhelést, elengedhetetlen annak biztosítása, hogy azt a csapágy telepítési folyamatában megfelelően beállítsák. Ez magában foglalhatja az alátétek, rugók vagy más beállítási mechanizmusok használatát a helyes előzetes terhelés alkalmazására.

A telepítés után az előzetes terhelést rendszeresen ellenőrizni kell annak biztosítása érdekében, hogy a kívánt tartományon belül maradjon. Az idő múlásával olyan tényezők, mint a kopás, a hőmérsékletváltozás és a rezgés, az előzetes terhelés megváltozhat. Az előzetes terhelés figyelemmel kísérésével minden eltérés korán észlelhető, és korrekciós intézkedéseket lehet tenni a csapágy meghibásodásának megakadályozása érdekében.

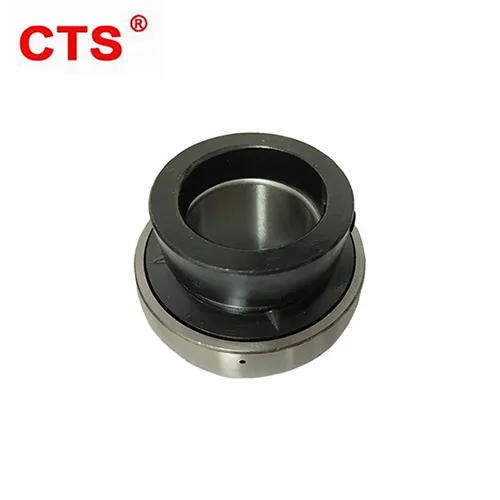

Esettanulmány:HC200 sorozatú betétcsapágy

A HC200 sorozatú betétcsapágy számos ipari alkalmazás számára népszerű választás. Egy nemrégiben készült projektben az ügyfél ezeket a csapágyakat egy szállítószalagban használták. A szállítószalagot mérsékelt radiális terhelésnek vetették alá, és magas szintű forgási pontosságot igényeltek.

Az alkalmazási követelmények alapján egy terhelés előtti számítást hajtottunk végre a csapágy tervezési paramétereinek és a várható terhelési feltételek felhasználásával. A kiszámított előzetes terhelést ezután a csapágy telepítése során alátétek segítségével beállítottuk.

A telepítés után a csapágy teljesítményét több hétig figyelték. Az eredmények azt mutatták, hogy a csapágy zökkenőmentesen működött, alacsony rezgési és zajszinttel. Az előzetes terhelés stabil maradt a kívánt tartományban, jelezve, hogy az előzetes kiválasztási és beállítási folyamat sikeres volt.

Következtetés

Az Egyesült Királyság csapágyainak megfelelő terhelés kiválasztása összetett, de alapvető folyamat. Ha figyelembe vesszük az olyan tényezőket, mint például az alkalmazási követelmények, a csapágy típusa, a terhelési feltételek, valamint a megfelelő számítási és tesztelési módszerek alkalmazásával, a mérnökök biztosíthatják, hogy a csapágy a legjobban működjön.

Mint brit hordozó beszállítója, elkötelezett vagyok a magas színvonalú csapágyak és műszaki támogatás nyújtása mellett ügyfeleink számára. Ha kihívásokkal kell szembenéznie az Egyesült Királyság csapágyainak előtti betöltésében, vagy további információkra van szüksége termékeinkről, kérjük, vegye fel velünk a kapcsolatot a részletes megbeszéléshez. Azért vagyunk itt, hogy segítsünk a megfelelő döntések meghozatalában a magatartási alkalmazásokhoz.

Referenciák

• ISO szabványok a csapágy tervezéséről és alkalmazásáról
• A Machinery's Handbook, 31. kiadás
• Csapágymérnöki kézikönyvek SKF, FAG és más vezető csapágygyártók által
